Co to jest system suszenia osadu w niskiej temperaturze
A niskotemperaturowy system suszenia osadów to sprzęt do przetwarzania, który zmniejsza zawartość wilgoci w ściekach lub osadach przemysłowych poprzez kontrolowaną wymianę ciepła w stosunkowo łagodnym zakresie temperatur, zwykle od 60 do 100 stopni Celsjusza, zamiast wysokiej temperatury stosowanej w konwencjonalnych metodach suszenia termicznego lub spalania. Niskotemperaturowa suszarnia osadu zbudowana w oparciu o tę zasadę może sprowadzić osad zawierający około 83 procent wody do suchego placka o wilgotności około 10 do 30 procent, przy odpowiedniej redukcji objętości i masy, która może sięgać nawet 90 procent.
Ponieważ proces przebiega w tym niższym zakresie temperatur, ryzyko utleniania i ryzyko pożaru podczas obsługi są zmniejszone w porównaniu z suszeniem w wysokiej temperaturze, a obrabiany materiał również wykazuje tendencję do znacznego spadku aktywności patogenów, a efektywna wydajność sterylizacji sięga do 90 procent w odpowiednich warunkach pracy. To połączenie sprawia, że niskotemperaturowy system suszenia osadu jest praktyczną opcją dla komunalnych oczyszczalni ścieków i obiektów przemysłowych, które muszą zmniejszyć objętość osadu przed transportem, utylizacją lub ponownym użyciem, bez dużego zapotrzebowania na paliwo związanego z suszeniem w wysokiej temperaturze.
Gdy wysuszony produkt osiągnie zakres wilgotności od 10 do 30 procent, znacznie łatwiej będzie go wykorzystać do odgazowania, wspólnego mieszania i spalania, kompostowania lub jako surowiec do materiałów budowlanych i na innych ścieżkach odzyskiwania zasobów. Jest to jeden z powodów, dla których technologia ta stała się standardowym punktem odniesienia przy planowaniu projektów redukcji osadów w zakładach komunalnych i przemysłowych.
Jak działa niskotemperaturowa suszarka do osadów
Zasada działania niskotemperaturowej suszarki osadu opiera się na zamkniętej pętli powietrza, a nie na otwartym płomieniu lub źródle ciepła spalania bezpośredniego. Mokry osad rozprowadzany jest po powierzchni transportowej wewnątrz izolowanej komory, ciepłe, suche powietrze krąży po materiale w celu usunięcia wilgoci, a następnie wilgotne powietrze przechodzi przez etap osuszania, w którym woda jest skraplana i odprowadzana. Osuszone powietrze jest ponownie podgrzewane i przesyłane z powrotem przez komorę, co ogranicza straty energii w całym cyklu.
Karmienie i równomierna dystrybucja
Osad dostaje się do systemu przez lej zasypowy i rozprowadzany jest cienką, równą warstwą po powierzchni suszenia. Równomierne rozprowadzenie ma znaczenie, ponieważ grube lub nierówne warstwy spowalniają uwalnianie wilgoci i powodują niespójną wydajność, dlatego większość projektów niskotemperaturowych systemów suszenia osadów zawiera mechanizm poziomujący w punkcie zasilania.
Niskotemperaturowa komora wymiany ciepła
Wewnątrz komory powietrze jest podgrzewane do docelowego zakresu, zwykle od 60 do 100 stopni Celsjusza, i przepuszczane przez warstwę osadu. Niższa temperatura zmniejsza ryzyko stwardnienia powierzchni lub tworzenia się otoczki na cząstkach osadu, co z kolei pomaga w dalszej migracji wilgoci z wnętrza każdej cząstki w kierunku powierzchni przez cały cykl suszenia.
Odparowanie wilgoci i odzysk kondensatu
Gdy powietrze pochłania wilgoć z osadu, jest ona kierowana do wężownicy skraplającej lub urządzenia osuszającego, gdzie para wodna jest ponownie przekształcana w ciecz i odprowadzana. Ten etap ma kluczowe znaczenie dla utrzymania wydajności procesu, ponieważ odzyskiwanie wilgoci i ponowne podgrzewanie tego samego strumienia powietrza pozwala uniknąć kosztów energii związanych z ciągłym zasysaniem i podgrzewaniem świeżego powietrza z zewnątrz.
Zrzut suchego osadu i dalsze postępowanie z nim
Gdy osad osiągnie docelowy zakres wilgotności, jest odprowadzany przez przenośnik ślimakowy lub wylot taśmowy do dalszej obróbki, niezależnie od tego, czy jest to kompostowanie, wspólne mieszanie i spalanie, czy też wykorzystanie jako wsad do produkcji materiałów budowlanych. Powietrze wywiewane uwalniane z systemu zazwyczaj przed uwolnieniem przechodzi przez etap oczyszczania nieprzyjemnego zapachu.
Typowy zakres temperatur roboczych dla suszenia osadów
Wybór temperatury jest jednym z najwyraźniejszych sposobów odróżnienia technologii suszenia. A niskotemperaturowy system suszenia osadów zazwyczaj pracuje w zakresie temperatur od 60 do 100 stopni Celsjusza, podczas gdy obrotowe suszarki bębnowe i trasy wspomagane spalaniem wznoszą się znacznie wyżej. Poniższa tabela i wykres podsumowują przybliżone zakresy powszechnie stosowane przy porównywaniu tych kategorii do celów planowania.
| Metoda suszenia | Typowy zakres temperatur | Ogólna charakterystyka |
|---|---|---|
| System suszenia osadów w niskiej temperaturze | 60°C do 100°C | Delikatna, zamknięta pętla, mniejsze zapotrzebowanie na energię |
| Suszenie gorącym powietrzem na przenośniku taśmowym | 120°C do 180°C | Umiarkowana przepustowość, wyższy współczynnik wymiany powietrza |
| Suszenie termiczne w bębnie obrotowym | 200°C do 400°C | Wysoka przepustowość, większe zapotrzebowanie na paliwo |
| Suszenie wspomagane spalaniem | 600°C do 850°C | Bardzo wysokie ciepło, zarezerwowane dla określonych strumieni odpadów |
Tabela porównawcza zakresu temperatur
Przykładowe porównanie górnych temperatur roboczych w różnych kategoriach metod suszenia osadów
Redukcja zawartości wilgoci podczas cyklu suszenia
Końcowa zawartość wilgoci po suszeniu osadu zależy od właściwości osadu napływającego, czasu retencji i konfiguracji systemu, ale niskotemperaturowy system suszenia osadu jest zwykle projektowany tak, aby obniżyć wilgotność osadu z około 83 procent do docelowego zakresu od 10 do 30 procent. Poniższy wykres ilustruje typową krzywą redukcji wilgoci, etap po etapie, w całym cyklu suszenia, od mokrego wsadu do suchego wyładunku.
Typowy schemat stopniowej redukcji zawartości wilgoci w cyklu suszenia osadu w niskiej temperaturze
Zużycie energii w porównaniu do metod suszenia
Zużycie energii na tonę przetworzonego osadu jest jedną z najbardziej praktycznych wielkości przy planowaniu budżetu projektu w zakresie mediów i rozmiaru sprzętu. Niskotemperaturowa suszarnia osadu zbudowana w oparciu o recyrkulację powietrza w pętli zamkniętej i, w wielu konfiguracjach, układ suszarki osadu z pompą ciepła, generalnie zużywa zauważalnie mniej energii na tonę niż metody suszenia z bębnem obrotowym lub suszenie błyskawiczne, które polegają na ciągłym podgrzewaniu dużych ilości świeżego powietrza.
Przybliżone zużycie energii w kilowatogodzinach na tonę przetworzonych osadów, podane wyłącznie w celach ogólnego porównania
Wyjaśnienie technologii suszenia osadów z pompą ciepła
A Suszarnia osadu z pompą ciepła wykorzystuje cykl chłodniczy zamiast bezpośredniego grzejnika opalanego paliwem, aby podnieść temperaturę powietrza w komorze suszenia. Czynnik chłodniczy pochłania ciepło z wychodzącego wilgotnego powietrza, jest sprężany w celu dalszego podniesienia jego temperatury, a następnie oddaje to ciepło z powrotem do napływającego strumienia suchego powietrza. Ponieważ ta sama energia jest ponownie wykorzystywana w pętli zamiast odprowadzana na zewnątrz, konfiguracja ta jest jednym z bardziej energooszczędnych podejść w szerszej kategorii projektów niskotemperaturowych systemów suszenia osadów.
To podejście w zamkniętej pętli umożliwia również bardziej spójną kontrolę temperatury, co ma znaczenie w przypadku strumieni osadów o zmiennym składzie, takich jak te pochodzące z drukowania i farbowania, papiernictwa, galwanizacji, przetwarzania chemicznego, obróbki skóry i operacji farmaceutycznych. Stała kontrola temperatury zmniejsza ryzyko miejscowego przegrzania lub niedostatecznego wysuszenia w ramach jednej partii.
Porównanie technologii suszenia osadów
Wybór pomiędzy niskotemperaturowym systemem suszenia osadów, obrotową suszarką bębnową, termiczną suszarką z przenośnikiem taśmowym lub suszeniem słonecznym na świeżym powietrzu zwykle sprowadza się do rozważenia kilku czynników jednocześnie, a nie skupiania się na jednym wskaźniku. Poniższy wykres radarowy przedstawia cztery powszechnie przywoływane kategorie technologii obejmujące efektywność energetyczną, kontrolę nieprzyjemnych zapachów, poziom automatyzacji, efektywność zajmowania miejsca i stopień redukcji wilgoci, przy użyciu prostej skali od 0 do 10 do ogólnego porównania.
Ogólne porównanie w pięciu wymiarach, w oparciu o typowe cechy charakterystyczne dla każdej kategorii technologii
Podstawowe elementy niskotemperaturowego systemu suszenia osadów
Większość systemów ma ten sam zestaw elementów składowych, nawet jeśli układ jest dostosowany do konkretnego projektu systemu suszenia osadów przemysłowych. Zrozumienie tych części pomaga przy porównywaniu ofert różnych dostawców lub ocenie istniejącej instalacji.
- Jednostka podawania i równomiernej dystrybucji osadu
- Izolowana komora suszenia niskotemperaturowego
- Pompa ciepła lub moduł wymiany ciepła odpadowego
- System cyrkulacji powietrza i osuszania
- Linia zbierania i odprowadzania kondensatu
- Zautomatyzowany panel sterowania i monitorowania
- Jednostka odprowadzająca i transportująca suchy osad
- Moduł oczyszczania powietrza wywiewanego i nieprzyjemnych zapachów
Przemysłowe zastosowania suszenia osadów w niskiej temperaturze
An przemysłowy system suszenia osadów zbudowane na zasadach niskotemperaturowych, są stosowane w wielu sektorach, ponieważ łagodny profil cieplny lepiej pasuje do osadów o zmiennym składzie niż w wielu przypadkach systemy charakteryzujące się wysoką temperaturą. Poniższa tabela przedstawia typowe źródła osadu i to, co dla każdego z nich ma największe znaczenie podczas suszenia.
| Sektor Przemysłu | Źródło osadu | Suszenie |
|---|---|---|
| Ścieki miejskie | Pierwotne i wtórne osady z oczyszczania | Wymagana duża objętość i stała przepustowość |
| Drukowanie i barwienie | Barwnik osadu ściekowego | Związki barwiące, znaczenie kontroli zapachu |
| Papiernictwo | Szlam z celulozowni i papierni | Zawartość włókien, zmienna początkowa zawartość substancji stałych |
| Galwanizacja | Szlam procesowy zawierający metale | Ostrożne obchodzenie się z produktem przed dalszymi etapami ponownego użycia |
| Przemysł Chemiczny | Przetwarzanie osadu ściekowego | Zmienny skład, potrzeby suszenia partii |
| Obróbka skóry | Szlam garbarski | Zarządzanie zapachami, obciążenie organiczne |
| Farmaceutyki | Osady biologiczne i technologiczne | Stała kontrola niskiej temperatury |
Jak wybrać niezawodnego producenta sprzętu do suszenia osadu
Porównywanie propozycji z więcej niż jednej producent suszarni osadów jest warte czasu, ponieważ odpowiednie dopasowanie zależy od właściwości osadu w konkretnym miejscu, a także od samego sprzętu. Dobrze dopasowaną propozycję od propozycji ogólnej odróżnia kilka praktycznych kwestii.
- Doświadczenie inżynieryjne w zakresie osadów komunalnych i przemysłowych
- Możliwość dostosowania wielkości niskotemperaturowej suszarki osadu do rzeczywistej wilgotności i składu osadu paszowego
- Dostępność pełnego asortymentu urządzeń, od maszyn odwadniających po kompletne systemy oczyszczania ścieków
- Instalacje referencyjne w różnych branżach, a nie w jednym sektorze
- Przejrzyste wsparcie techniczne od konsultacji poprzez projektowanie, budowę i obsługę
- Przejrzysta komunikacja na temat potrzeb konserwacyjnych i dostępności części zamiennych

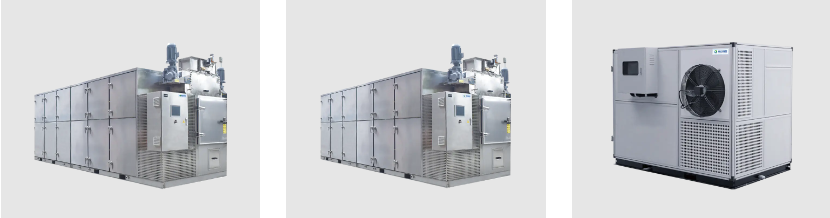

Asortyment produktów i opcje konfiguracji niestandardowej
Ponieważ skład osadu i warunki panujące na miejscu są bardzo zróżnicowane, pojedynczy, ustalony projekt rzadko pasuje do każdego projektu. W kategorii niskotemperaturowych systemów suszenia osadów powszechnie dostępnych jest kilka konfiguracji, każda dostosowana do innego układu lub sytuacji źródła ciepła.
Niskotemperaturowa maszyna do suszenia osadów typu taśmowego
W tej konfiguracji zastosowano konstrukcję przenośnika taśmowego ciągłego, dostosowaną do stałej, ciągłej przepustowości, co sprawia, że jest to praktyczne rozwiązanie dla zakładów komunalnych i obiektów przemysłowych, które codziennie wytwarzają osad.
Maszyna do suszenia osadów dla niskotemperaturowego ciepła odpadowego
Konfiguracja ta została zbudowana w celu wykorzystania ciepła odpadowego już dostępnego z innych procesów zakładu jako głównego źródła energii, co może zmniejszyć dodatkowe obciążenie grzewcze, które zakład musi dostarczać oprócz istniejących operacji.
Maszyna do suszenia komory kriogenicznej osadów
Ta konfiguracja oparta na komorze jest odpowiednia do przetwarzania wsadowego lub miejsc o mniejszej dostępnej powierzchni, oferując elastyczność tam, gdzie układy w stylu ciągłego pasa są niepraktyczne.
W przypadku projektów o nietypowych właściwościach osadu, ograniczeniach przestrzennych lub wymaganiach dotyczących integracji, an System suszenia osadu OEM układ lub praca z dostawca niestandardowych suszarni osadów umożliwia dostosowanie rozmiaru komory, wydajności wentylacji i układu sterowania do rzeczywistych warunków w miejscu instalacji, zamiast zmuszania standardowej jednostki do niedopasowanego zastosowania.
Praktyki konserwacyjne zapewniające długoterminową i niezawodną pracę
Rutynowa konserwacja utrzymuje system suszenia osadu w niskiej temperaturze z zamierzoną wydajnością i pomaga uniknąć nieplanowanych przestojów. Poniższe punkty obejmują obszary, które zazwyczaj wymagają najczęstszej uwagi.
- Rutynowa kontrola pasa i przenośnika pod kątem zużycia lub niewspółosiowości
- Regularne czyszczenie spustu kondensatu i filtra
- Kontrola powierzchni wymiennika ciepła, aby zapobiec osadzaniu się kamienia
- Kontrole kalibracji czujników i elementów sterujących
- Planowe czyszczenie kanałów wentylacyjnych i dróg wylotowych
- Smarowanie ruchomych części mechanicznych zgodnie z instrukcją urządzenia
O technologii środowiskowej Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. to profesjonalne przedsiębiorstwo zajmujące się produkcją i serwisem urządzeń do oczyszczania osadów i ścieków. Prace skupiają się na badaniach i rozwoju w zakresie oczyszczania osadów i ścieków, a asortyment produktów obejmuje maszyny do odwadniania osadów w dekanterach, urządzenia do suszenia osadów, kompletne zestawy urządzeń do oczyszczania ścieków, urządzenia do suszenia osadów rzecznych i jeziornych oraz powiązane usługi techniczne.
Jako producent niskotemperaturowych suszarni osadów i fabryka urządzeń do suszenia osadów z siedzibą w Chinach zapewniamy kompleksowe wsparcie techniczne, począwszy od konsultacji i projektowania projektu, poprzez budowę, eksploatację i konserwację, mające na celu wsparcie pomyślnej realizacji i stabilnej realizacji projektów oczyszczania ścieków i osadów. Nasze niskotemperaturowe urządzenia do suszenia osadów mogą bezpośrednio suszyć ścieki lub osady o zawartości wody około 83 procent do poziomu suchego osadu od 10 do 30 procent, przy redukcji sięgającej aż do 90 procent i skutecznej sterylizacji do 90 procent, przy jednoczesnym utrzymaniu niskiego zużycia energii i unikaniu wtórnych zanieczyszczeń. Dzięki temu nadaje się zarówno do osadów komunalnych, jak i szerokiej gamy strumieni osadów przemysłowych, w tym do zastosowań drukarskich i farbiarskich, papierniczych, galwanicznych, przemysłu chemicznego, skórzanego i farmaceutycznego.
Często zadawane pytania
| Pytanie 1. Co to jest niskotemperaturowy system suszenia osadu Jest to sprzęt suszący, który zmniejsza wilgotność osadu za pomocą kontrolowanej wymiany ciepła w niskiej temperaturze, zwykle w zakresie od 60 do 100 stopni Celsjusza, zamiast obróbki termicznej w wysokiej temperaturze. | Pytanie 2. Jak działa niskotemperaturowa suszarka do osadów Osad jest podawany na powierzchnię transportową wewnątrz zamkniętej komory, gdzie w sposób ciągły krąży ciepłe, suche powietrze, wilgoć jest skraplana ze strumienia powietrza, a powietrze jest ponownie podgrzewane i recyrkulowane. |
| Pytanie 3. W jakiej temperaturze suszy się osad Systemy niskotemperaturowe zazwyczaj działają w zakresie od 60 do 100 stopni Celsjusza, podczas gdy konwencjonalne suszarki termiczne mogą pracować w temperaturze znacznie powyżej 150 stopni Celsjusza. | Pytanie 4. Jaka jest końcowa zawartość wilgoci po wysuszeniu osadu W zależności od wprowadzanego osadu i konfiguracji systemu końcowa zawartość wilgoci zwykle mieści się w zakresie od 10 do 30 procent. |
| Pytanie 5. Czy suszenie osadów w niskiej temperaturze jest energooszczędne? Ponieważ proces przebiega w niższej temperaturze i często odzyskuje się ciepło ze strumienia powietrza, zużycie energii na tonę przetworzonego osadu jest zazwyczaj niższe niż w przypadku suszenia termicznego w wysokiej temperaturze. | Pytanie 6. Czy do suszenia osadów można zastosować pompy ciepła? Tak, suszarnia osadu z pompą ciepła wykorzystuje cykl chłodniczy do wydobywania i ponownego wykorzystania ciepła w zamkniętej pętli powietrza, co jest powszechnym, energooszczędnym podejściem do suszenia w niskiej temperaturze. |
| Pytanie 7. Jaka jest najlepsza technologia suszenia osadu Nie ma jednej technologii, która pasowałaby do każdego projektu. Właściwy wybór zależy od właściwości osadu, potrzeb w zakresie przepustowości, dostępnej przestrzeni i względów energetycznych w danym miejscu. | Pytanie 8. Jakie są zalety suszenia w niskiej temperaturze Do zalet zalicza się zazwyczaj niższe zapotrzebowanie na energię, zmniejszone ryzyko pożaru i utleniania, lepszą kontrolę zapachu i susz, który nadaje się do kompostowania, mieszania lub wykorzystania jako surowiec do materiałów budowlanych. |
