Dostawca sprzętu pomocniczego do oczyszczania osadów: dozowanie, transportowanie i przechowywanie pod jednym dachem
Qingben Environmental Technology (Jiangsu) Co., Ltd. projektuje i produkuje sprzęt pomocniczy, dzięki któremu pomieszczenie do odwadniania osadów działa jako jeden system. Jako profesjonalista Sprzęt pomocniczy dla dostawcy oczyszczania osadów z siedzibą w Yangzhou w Chinach, dostarczamy automatyczne płozy do przygotowania polimerów, kompaktowe ręczne jednostki dozujące, bezwałowe przenośniki ślimakowe i leje magazynowe, które łączą maszyny odwadniające z załadunkiem samochodów ciężarowych.
Urządzenia te są zbudowane według tego samego standardu mechanicznego, co produkowane przez nas prasy śrubowe, prasy taśmowe i suszarki niskotemperaturowe. Każdy z nich jest dostosowany do obciążenia hydraulicznego i obciążenia ciałami stałymi instalacji, a każdy z nich można przed wysyłką podłączyć do logiki sterującej linii odwadniającej.
Cztery maszyny, jedna logika procesu
Chemia kondycjonowania rozpoczyna się przed odwodnieniem mechanicznym: polimer rozpuszcza się do kontrolowanego stężenia i wtryskuje do strumienia osadu. Po odwodnieniu placek przemieszcza się przenośnikiem do leja zasypowego w celu przechowywania i załadunku. Dokładność dozowania określa zużycie polimeru i końcową masę suchej placka; Projekt transportu i przechowywania określa, czy pomieszczenie pozostanie czyste i czy linia będzie mogła działać przy minimalnej obsłudze ręcznej.
| Sprzęt | Stanowisko procesowe | Podstawowa rola | Zakres konfiguracji |
| Zintegrowane urządzenie dozujące | Kondycjonowanie przed odwodnieniem | Automatyczne rozpuszczanie, dojrzewanie i dozowanie polimeru | QBYTH 500–4000 L/h; Zbiornik SS304, PP lub FRP |
| Ręczne urządzenie dozujące | Małe lub przerywane punkty dozowania | Kompaktowe mieszanie, przechowywanie i dozowanie w jednej ramie | QBJY 1–3 m3; SS304, SS316L, PE lub FRP |
| Przenośnik ślimakowy | Po odwodnieniu lub wysuszeniu | Zamknięty transport odwodnionego placka do punktu załadunku | QBWLS-260 do 420; Możliwość dostosowania długości i kąta |
| Zbiornik na osad | Magazynowanie i załadunek samochodów ciężarowych | Zbieraj ciasto i rozładowuj partiami | Wyrzut dolny pneumatyczny lub elektryczny |
Zintegrowane urządzenie dozujące
Nasz Zintegrowane urządzenie dozujące łączy w sobie podawanie suchego proszku, rozpuszczanie, dojrzewanie, dozowanie i dozowanie na jednej płozie. Dozownik na sucho i konstrukcja grzewcza redukują zbrylanie, a wielkość dozowania i objętość dopływu wody można regulować w celu przygotowania wymaganego stężenia cieczy. Niski poziom proszku wyzwala sygnał alarmowy.
- Opcjonalny podajnik próżniowy i system rozcieńczania online
- Opcje materiału zbiornika: stal nierdzewna 304, polipropylen PP, włókno szklane FRP
- Czas dojrzewania: jedna godzina
- W pełni automatyczna praca od podawania proszku do dozowania
| Modelkaka | Wydajność (L/h) | Moc (kW) | Dozowanie suchego proszku PAM (kg/h) | Pobór wody (m³/h) | Masa netto (kg) |
| QBYTH-500 | 500 | 1.7 | 1–5 | 0,3–1,5 | 250 |
| QBYTH-1000 | 1000 | 2.45 | 2–10 | 0,6–3 | 400 |
| QBYTH-1500 | 1500 | 2.45 | 3–15 | 0,9–4 | 490 |
| QBYTH-2000 | 2000 | 2.45 | 3,5–20 | 1,2–6 | 550 |
| QBYTH-2500 | 2500 | 3.5 | 3,5–20 | 1,6–8 | 650 |
| QBYTH-3000 | 3000 | 3.9 | 3,5–20 | 2,0–10 | 700 |
| QBYTH-4000 | 4000 | 3.9 | 3,5–20 | 2,4–12 | 770 |

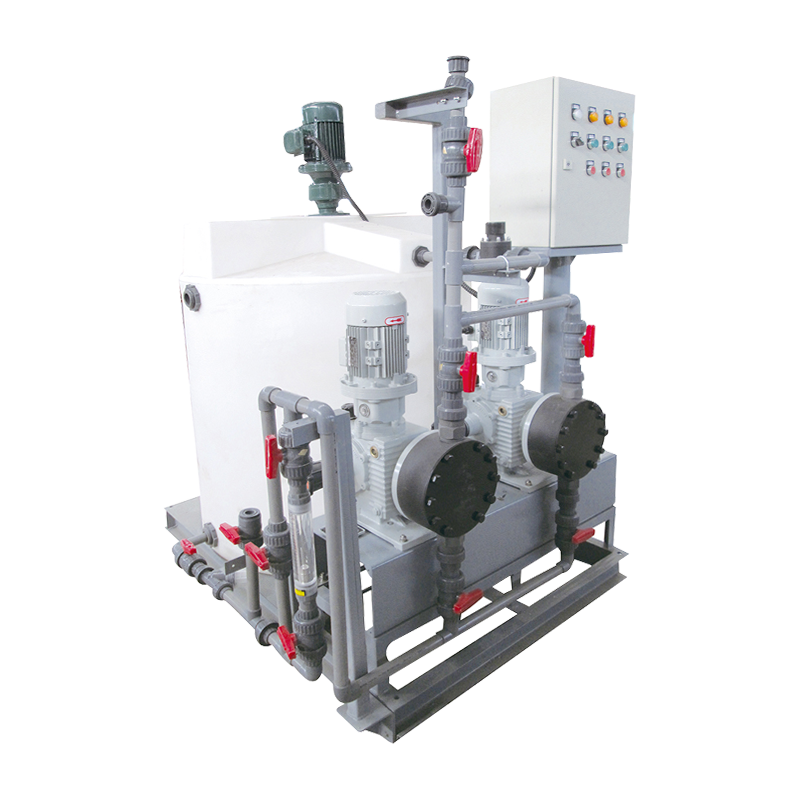

Ręczne urządzenie dozujące
The Ręczne urządzenie dozujące jest przeznaczony dla zakładów o niskim zapotrzebowaniu na chemikalia, pracy przerywanej lub już obecnym przeszkolonym personelu. Beczka, pompa dozująca, elektryczna skrzynka sterownicza i armatura rurowa są zintegrowane na jednej ramie, co ułatwia montaż i transport. Można go łatwo napełnić ręcznie, a przezroczysty obszar poziomu pozwala operatorowi potwierdzać użycie środka chemicznego w czasie rzeczywistym.
- Modele: QBJY1000, QBJY2000, QBJY3000
- Moc mieszania: 0,75–1,5 kW
- Opcje zbiornika: stal nierdzewna SS304 lub SS316L, polietylen PE, włókno szklane FRP
- Przyłącze dozujące DN25, przyłącze wody DN25, przyłącze ewakuacyjne DN32 lub DN40 w zależności od modelu
Przenośnik ślimakowy
Po zainstalowaniu urządzeń do odwadniania osadów Przenośnik ślimakowy przenosi odwodniony placek do miejsca załadunku. Przenośnik bezwałowy jest zwykle wykonany w szczelnej konstrukcji, aby zbierać materiał i poprawiać środowisko pracy. Składa się z koryta w kształcie litery U, leja zasypowego, pokrywy, korpusu spiralnego, wykładziny i mechanizmu napędowego. W pełni automatyczne zabezpieczenie elektryczne umożliwia wspólną kontrolę z systemem odwadniania osadu, a rynna jest wyłożona materiałem odpornym na zużycie w celu zmniejszenia hałasu. Ostrza spiralne są dostępne w wykonaniu ze stali nierdzewnej lub stali manganowej.
| Modelkaka | Prędkość obrotowa (rpm) | Wydajność 0° (m³/h) | Wydajność 15° (m³/h) | Wydajność 30° (m³/h) | Moc (kW) |
| QBWLS-260 | 22 / >20 | 3 | 2.1 | 1.3 | 1.1 |
| QBWLS-300 | 22 / >20 | 6 | 4.6 | 2.6 | 1.5 |
| QBWLS-360 | 22 / >20 | 9.5 | 6.5 | 4.3 | 2.2 |
| QBWLS-420 | 22 / >20 | 12 | 9 | 5.7 | 3 |
Długość leja zasypowego, kąt i całkowita długość transportu są dostosowywane tak, aby pasowały do wyładunku maszyny odwadniającej i położenia rampy załadunkowej. Standardowy kąt montażu wynosi ≤20°; kąty od 20° do 30° można zamówić na specjalne zamówienie.
Zbiornik osadu do przechowywania i rozładunku wsadowego
Zbiornik na osad jest końcowym punktem gromadzenia się osadu w pomieszczeniu odwadniającym. Odbiera odwodniony placek z przenośnika, przechowuje go do momentu zgromadzenia wystarczającej ilości, a następnie wyładowuje przez dwoje dolnych drzwi na samochód ciężarowy. Drzwi sektorowe są sterowane za pomocą cylindra lub elektrycznego popychacza, więc obsługa może być ręczna, pneumatyczna lub zintegrowana z systemem sterowania linią.
Dopasowujemy pojemność zasypową i wysokość rozładunku do dostępności ciężarówki klienta i przerw w transporcie, a także dopasowujemy siłownik drzwi do dostępnego sprężonego powietrza lub zasilania elektrycznego.
Integracja sterowania i automatyki
Sprzęt pomocniczy nie powinien dodawać równoległej pracy ręcznej w już obciążonym pomieszczeniu odwadniającym. Nasze urządzenia dozujące i przenośniki są wyposażone w w pełni automatyczne zabezpieczenie elektryczne i można je ustawić tak, aby współpracowały z systemem odwadniania osadów. Gdy instalacja korzysta z komunikacji opartej na Modbus, jednostka dozująca, przenośnik i drzwi leja zasypowego mogą wymieniać sygnały w celu skoordynowanej pracy.
- Alarm niskiego poziomu proszku na zintegrowanym urządzeniu dozującym
- Blokada przenośnika z prasą śrubową, prasą taśmową lub pracą suszarki
- Sterowanie drzwiami zbiornika za pomocą cylindra lub elektrycznego popychacza
- Napięcie sterujące i częstotliwość skonfigurowane dla kraju docelowego
Zapewnienie jakości, instalacja i wsparcie projektowe
Nasz manufacturing system is covered by ISO9001, ISO14001, ISO45001 and CE marking. We provide comprehensive technical support from project consultation and design through installation, commissioning, trial operation and operator training. After-sales maintenance, troubleshooting and equipment upgrade services keep the supporting line running with the rest of the plant.
Kiedy wysyłamy kompletny system, urządzenie dozujące, przenośnik i lej zasypowy są przygotowywane razem ze sprzętem odwadniającym, tak aby interfejsy mechaniczne, sygnały sterujące i kolejność instalacji były zgodne na miejscu.
Informacje, których używamy do konfiguracji Twojego rozwiązania
Do przygotowania propozycji i układu funkcjonalnego wykorzystujemy poniższe dane projektowe. Im dokładniejszy jest punkt pracy, tym lepiej możemy dopasować model, materiał zbiornika, moc silnika i interfejs sterowania.
- Dzienna produkcja ciasta, rodzaj sprzętu odwadniającego i planowane godziny pracy
- Rodzaj polimeru, normalne dawkowanie, wymagane stężenie roztworu i punkt dozowania
- Odległość transportu, kąt nachylenia, wysokość rozładunku i wymagana wydajność
- Pożądana pojemność zbiornika, wielkość ciężarówki i wysokość załadunku
- Napięcie/częstotliwość zasilania elektrycznego i protokół sterowania, np. Modbus
- Dostępna powierzchnia, prześwity i istniejąca konstrukcja stalowa wsporcza
Często zadawane pytania
Jaki sprzęt pomocniczy produkujecie do oczyszczania osadów?
Produkujemy zintegrowane urządzenia dozujące, ręczne urządzenia dozujące, przenośniki ślimakowe i leje zasypowe. Łącznie obejmują one kondycjonowanie chemiczne, transport ciasta, przechowywanie i załadunek ciężarówek wokół maszyny odwadniającej.
Jakie urządzenie dozujące wybrać dla małego zakładu?
W przypadku niskiego, przerywanego dozowania w obecności personelu ręczne jednostki QBJY1000–3000 są kompaktowym i ekonomicznym wyborem. W przypadku pracy ciągłej lub pomieszczeń bez nadzoru odpowiednie jest automatyczne zintegrowane urządzenie dozujące QBYTH 500–4000 L/h.
Czy przenośnik ślimakowy można podłączyć do maszyny odwadniającej?
Tak. W pełni automatyczne zabezpieczenie elektryczne umożliwia wspólną kontrolę z systemem odwadniania osadu, dzięki czemu przenośnik uruchamia się i zatrzymuje w zależności od wyładunku placka, bez oddzielnej obsługi ręcznej.
Jakie materiały zbiornikowe są dostępne dla urządzeń dozujących?
Zintegrowane urządzenie dozujące może być wykonane ze stali nierdzewnej 304, polipropylenu PP lub włókna szklanego FRP. Ręczne urządzenia dozujące dodają opcje SS316L i polietylenu PE.
W jaki sposób następuje rozładunek zbiornika osadu?
Zbiornik posiada w dolnej części dwoje drzwi sektorowych sterowanych siłownikiem lub popychaczem elektrycznym. Po zgromadzeniu wybranej objętości ciasta drzwi otwierają się i ładują ciasto na ciężarówkę.
Czy wspieracie instalację i uruchomienie?
Zapewniamy integrację systemu, wskazówki dotyczące instalacji, uruchomienie, uruchomienie próbne i szkolenie operatorów. Nasze wsparcie projektowe obejmuje konserwację posprzedażną, rozwiązywanie problemów i modernizację sprzętu.
